technische info Tubtara®
Op onze technische informatiepagina vind je een aantal technische details over Tubtara®, onze hoogwaardige blindklinkmoeren. Onze producten zijn speciaal ontworpen voor veeleisende toepassingen in diverse industrieën, zoals de automobiel-, luchtvaart-, bouw- en elektronica-industrie. Hier kan je specificaties, afmetingen en meer ontdekken, zodat je de beste keuze kan maken voor je project.
Heb je nog meer vragen over onze producten of wil je graag meer informatie ontvangen? Aarzel dan niet om contact op te nemen met onze productspecialisten. Ons team staat klaar om je te helpen en al je vragen te beantwoorden.

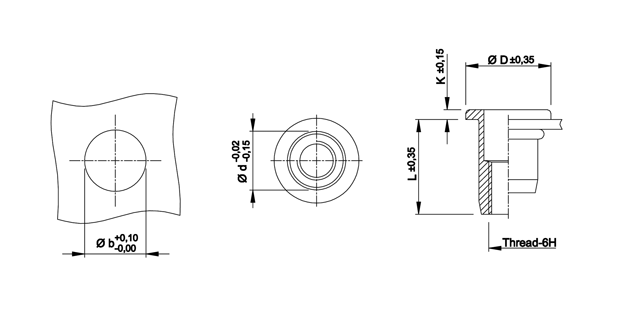

ALGEMENE TOLERANTIES
Voorbeeld:
AANBEVOLEN AANSPANNING VAN MOMENTWAARDEN (Nm)
Max. aanbevolen aandraaimoment om beschadiging van de schroefverbinding te voorkomen en een optimale schroef-moermontage te garanderen:
Aanbevelingen voor bouten van 8,8 in staal en bouten van klasse A2-70 in roestvrij staal.
MECHANISCHE EIGENSCHAPPEN
De volgende tabellen bieden indicatieve standaardwaarden voor Tubtara® blindklinkmoeren met een ronde of zeskantige steel en een platte kop in eerste greep:
-
Mechanische referentiewaarden: trekkracht, max. moment, draaimoment, afschuivingstest.
-
Geometrische referentiewaarden: zetkracht, slag, maat bolvorm, lengte onder plaat van open en gesloten delen.
-
Invloeden op gripbereik: waarden kunnen als leidraad voor andere uitvoeringen worden gebruikt.
In de praktijk kunnen variaties het gevolg zijn van verschillende instel- en omgevingsomstandigheden. De genoemde waarden kunnen als referentie worden gebruikt en met behulp van extra voorzieningen worden geoptimaliseerd.
Wij adviseren klanten ten zeerste hun eigen tests uit te voeren in de juiste materiaaldikte en specifieke toepassing.
TESTMETHODEN
Naast de standaardinspecties tijdens het productieproces van de blindklinkmoeren kunnen op verzoek van de klant de volgende testen worden uitgevoerd:
- trektest
- maximaal draaimoment
- duwtest
- afschuivingstest
- draaimoment
- lengte onder plaat
- grootte bolvorming
HX TUBTARA BLINDKLINKMOER MET DICHTING ONDER DE KOP
Informatie over NBR O-Ring en compatibiliteit met andere producten:
|
Shore-hardheid |
70 - 95 | Aromatische koolwaterstoffen |
x | Loog | x | ||
| Hydraulische vloeistoffen | xxxx |
Alifatische |
xxx | Gechloreerde koolwaterstoffen |
x | ||
| Stookoliën | xx | Water onder 80°C | xxx | Ozon & zonlicht | x | ||
| Organische oliën | xxxx | Water boven 80°C | x | Temperatuurbereik °C | -35 +120 | ||
| Remvloeistof | - | Alcoholen | xx | Elektr. eigenschappen | - | ||
| Silicone & vet | xx | Keton | - | Compressiesets | xxx | ||
| Benzine | xxx | Zuur (geconcentreerd) | - | Vlamweerstand | No | ||
| Aromatische vloeistoffen tot 50 % | xx | Zuur (verdund) | x | ||||
| Kerosine | xxx |
Sleutel: xxxx zeer goed --> x voldoende - niet geschikt.
Opslag: beschermen tegen uv-licht; op een droge en donkere plaats bewaren (alle dozen zijn gekenmerkt).
Afdichtingen in andere materialen zoals Viton zijn op aanvraag.
(H)DPX TUBTARA BLINDKLINKMOER MET DICHTING ONDER DE KOP
Informatie over de niet-reactieve, perifere afdichting, vervaardigd uit flexibel materiaal op organische basis:
| Materiaal | Polyurethaan | Herbruikbaarheid | Ja |
| Kleur | Blauw | Parelvorm | Hol |
| Afdichtingscapaciteit | > 150 bar | Hardingsmethode | Warmte |
| Temperatuurbereik | -40 +100 °C | Waterdicht | IP67 * |
| Shore -hardheid | 50/65 A bereik |
*De dichting verzekert een IP67 waterdichte Tubtara® sheet montage indien correct geïnstalleerd (enkel gegarandeerd onder Dejond's testcondities, certificaten beschikbaar).
Bewaren: min. 4 jaar houdbaar indien bewaard in droge omstandigheden (kamertemperatuur).
Compatibiliteit met andere producten: bestand tegen vele auto-oliën, antivries- en transmissievloeistoffen.

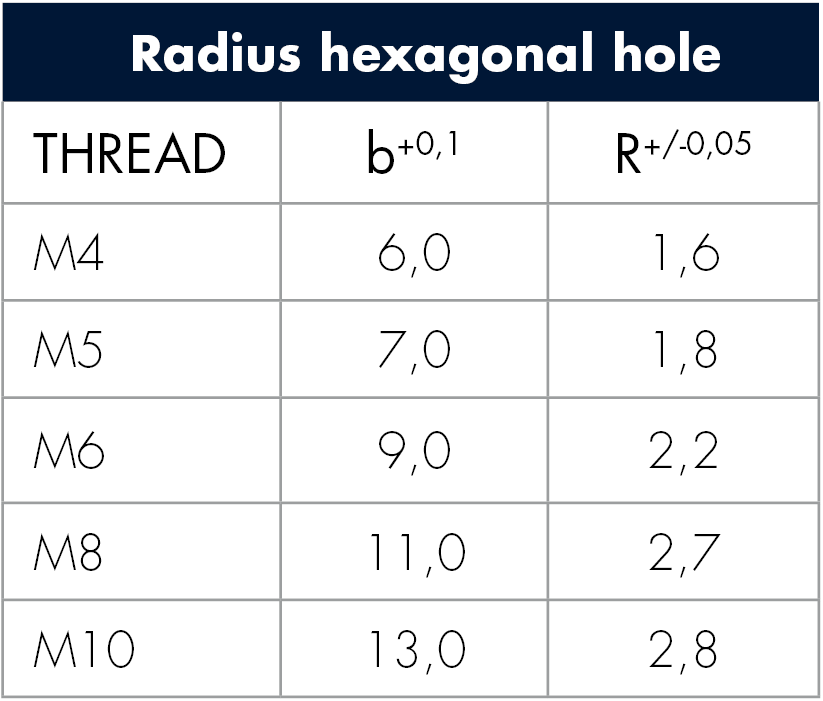

Gatvoorbereiding voor semi-hex HDKX + Precote® afdichting
Om een IP 67 waterdichte montage met semi-hex (roestvrij staal) serie HDKX te verkrijgen, moeten de zeshoekige gaten met een radius worden gevormd:
CONVERSIETABEL
| Vermenigvuldig | met | Om te krijgen |
|---|---|---|
| millimeter (mm) | .03937 | inch (in) |
| inch (in) | 25,4 | millimeter (mm) |
| kilogram (kg) | 2,2046 | pound (lb) |
| pound (lb) | 0,4536 | kilogram (kg) |
| Newton (N) | 0,2248 | pound-force (lbf) |
| Newton meter (Nm) | 8,8507 | pound-inch (Lb-In) |
Tubtara® blindklinkmoeren zijn verkrijgbaar in staal, aluminium en roestvrij staal 304 & 316.
Voor moeilijke omstandigheden kunnen wij ook de volgende oplossingen bieden om aan de meeste omgevingsvoorwaarden te voldoen::
-
Superieur koudgevormd roestvrij staal A5- of A6-kwaliteit,
-
Verschillende afwerkingsopties op roestvrij staal, bv. Cadmium, ZnNi, Seal Inox®,
-
Gepassiveerd roestvrij staal.
Beschikbaar uit voorraad:
| Materiaal | WNr | ||
| Aluminium | AIMg2.5 | 5052 | 3.3523 |
| Staal | C8C | QST 34-3 | 1.0213 |
| Inox A2 | 304Cu | 1.4567 | |
| Inox A4 | 316Cu | 1.4578 |
Beschikbaar op aanvraag:
| Materiaal | WNr | ||
| Inox A5 | 316Ti | 1.4571 | |
| Inox A6 | 904L | 1.4539 | |
| HS (High Strength) staal | 23MnB4 | 1.5535 | |
| HS (High Strength) aluminium | AlMg3,5 | 5154 |
HOE KIES JE HET JUISTE MATERIAAL?
De keuze van het juiste materiaal en de juiste coating voor je Tubtara® blindklinkmoeren is zeer belangrijk voor een optimale functionaliteit gedurende de gehele levenscyclus, vooral wanneer de omgevingsomstandigheden onbekend of kritisch zijn. Invloeden kunnen chemisch zijn (in water opgeloste elementen), abrasief (zand), hitte, wrijving, contact met andere metalen, corrosieve omgevingen enz.
De ideale materiaalkeuze is niet altijd gemakkelijk en met alle omstandigheden moet rekening worden gehouden. Wij raden je daarom aan de volgende tabellen te controleren en vooraf enkele tests uit te voeren in de specifieke toepassingsomgeving.
Materiaalspecificaties zijn altijd onderhevig aan wijzigingen.
Staaltjes zijn verkrijgbaar op aanvraag.
WAAROM EEN COATING GEBRUIKEN?
Wij raden je aan ons overzicht 'vereisten en oplossingen' te volgen en vooraf enkele tests uit te voeren in de specifieke toepassingsomgeving. Staaltjes zijn beschikbaar op aanvraag.
Zinktop 480 u
-
96 u witte roest – 480 u rode roest
-
Laagdikte: 10μ ±2μ
-
Kleur: licht grijs
-
Hoogkwalitatief Cr6+ en Ni-vrij
-
Conform ROHS 2, Reach, ELV richtlijnen
-
Corrosiebescherming: ****
-
Beschikbaarheid: standaard uit stock
Zink blauw / wit CR3+
-
24 u witte roest – 72 u rode roest
-
Kleur: blauw/wit
-
Cr6+vrij
-
RoHS/Reach conform
-
Corrosiebescherming: *
-
Beschikbaarheid: op aanvraag
Zinc Zwart Cr3
-
48 u witte roest – 96 u rode roest
-
Kleur: zwart
-
Cr6+-vrij
-
RoHS/Reach conform
-
Corrosiebescherming: *
-
Beschikbaarheid: op aanvraag
Zinktop 480 H cobalt-free
-
96 u witte roest – 480 u rode roest
-
Kleur: licht grijs
-
Cr6+ en Ni-vrij
-
Conform ROHS 2/Reach
-
Corrosiebescherming: ****
-
Beschikbaarheid: op aanvraag
Ultra 1000
- 240 u witte roest – 1000 u rode roest
-
Kleur: mat grijs
-
Cr6+- and Ni-free
-
Conform ROHS 2/Reach
-
Corrosiebescherming: *****
-
Beschikbaarheid: op aanvraag
Zinc nickel (Zn Ni)
-
Kwaliteit volgens klantspecificaties
-
Beschikbaarheid: op aanvraag
Vibraseal®
-
Kenmerk: afdichtend en trilbestendig
-
Kleur: rood, groen
-
Beschikbaarheid: op aanvraag
Gleitmo®
-
Kenmerk: wrijvingsverlagend
-
Zeskantsteel aanbevolen
-
Beschikbaarheid: op aanvraag
ROESTVRIJ STAAL
Alle roestvrijstalen Tubtara® blindklinkmoeren zijn via een speciaal proces behandeld om een natuurlijke passiveringslaag te verkrijgen, waardoor de corrosiebestendigheid verbetert ten opzichte van de gebruikelijke roestvrijstalen onderdelen op de markt.
Optionele coatings op roestvrij staal zijn:
-
-
-
Seal Inox®
-
Gleitmo®
-
volledige passivering
-
-
Seal inox®
-
Kenmerk: verhoogde corrosieweerstand
-
Zeskantsteel aanbevolen
-
Kleur: grijs, zwart, transparant
-
Beschikbaarheid: op aanvraag
Volledige passivering
-
Kenmerk: verhoogde corrosieweerstand
- Beschikbaarheid: op aanvraag
